一、材料簡介

OXD-T高分子防水卷材是以聚乙烯/熱塑性彈性體（TPO）為主材，主材上下表面采用特殊工藝無紡布進行覆合，經(jīng)一次擠出工藝生產(chǎn)的高分子防水卷材。施工上采用專用膠黏劑，卷材與膠凝材料結(jié)合成緊密的防水層，已達到完美的防水效果。

二、產(chǎn)品特性

1）綜合傳統(tǒng)卷材和涂料的性能優(yōu)勢，超長的耐久性，使用壽命達50年；

2）兩面覆布，與基層和上部結(jié)構(gòu)同時滿粘，滿粘率達百分之95以上，杜絕竄水；

①強度高：ＯＸＤ－Ｔ選用的是我們OXD-T布的全名是丙丙復(fù)合針刺無紡布，屬于是PP類材料，熔點是165-170度左右。長纖針刺無紡布，利用刺針的穿刺作用，將蓬松的纖網(wǎng)加固成布。短纖無紡布是經(jīng)過高熱度(100~150度?熱熔粘結(jié)軋輪成型。因此同克重的情況下比短纖無紡布強度高，

②抗菌、抗化學(xué)藥劑:丙綸無紡布屬化學(xué)鈍性物質(zhì)，不蟲蛀，抗菌、堿腐蝕、成品不因侵蝕而影響強度。

③無紡布有效的保護了中間防水層不受傷害。

3）無紡布與水泥膠粘劑結(jié)合，形成網(wǎng)狀互穿結(jié)構(gòu)，粘結(jié)強度高；

4）抗拉性能優(yōu)越，斷裂伸長率達到600%以上，是瀝青類卷材的20倍；

5）材料自重輕，是瀝青類防水卷材的1/8，便于運輸及施工；

6）基面能無明水即可施工，節(jié)省工期；

7）復(fù)合強度高，表面可直接進行飾面粉刷或鋪貼飾面瓷磚。

8)防水性能優(yōu)異

①生產(chǎn)過程中熔融的ＴＰＯ＼聚乙烯可以滲透到上下覆布之中，增強整體卷材的防水功能。

②針刺無紡布在濕鋪法中與水泥膠密實的粘結(jié)在一起，使卷材和結(jié)構(gòu)形成不可分的一體。

9）綜合性能優(yōu)異

①芯材的不同：我們選用的芯材完全是原生料，透明無雜質(zhì)。保證了卷材的使用壽命。

OXD-T  芯材為TPO防水層。

OXD-T—1   芯材為聚乙烯防水層

三、使用范圍

主要用于屋面、地下、室內(nèi)、陽臺等部位的防水工程，還可用于綜合管廊、地鐵隧道、水庫堤壩、水池泳池、圍堰、渠道、垃圾填埋場、污水處理廠等防水工程

四、推薦方案

部位

推薦做法

備注

五、施工工藝

濕鋪法：

清理基面→濕潤基層（如基層濕潤無需此項工序）→定位、彈線→攪拌并鋪抹水泥漿-→節(jié)點部位加強處理→鋪貼防水卷材→提漿、排氣、晾放→搭接邊密封→卷材收頭、密封→檢查驗收

施工要點：

1、基層清理：

1.1基層表面已清理干凈，并基本平整，無明顯突出部位

1.2施工時基面必須濕潤但不得有明水，

1.3各種管道、預(yù)埋構(gòu)、配件已安裝完畢，固定牢固

2、定位、彈線：在基層面排尺彈線，作為掌握鋪貼的標(biāo)準(zhǔn)線，使其鋪設(shè)平直；

3、膠粘劑的制作配備

3.1大面：按水:水泥:專用膠粉=0.6:1:0.004的重量比配制水泥膠粘劑。立面：按水:水泥:專用膠粉=0.4:1:0.004的重量比配制水泥膠粘劑。

按比例準(zhǔn)備好足量的水、膠粉、水泥，將膠粉緩慢加入水中，邊加邊攪拌，使膠粉均勻分散在水中。待膠粉分散均勻后，加入水泥，邊加邊攪拌，待攪拌均勻后方可使用。

3.2水泥浸泡到不連續(xù)出現(xiàn)氣泡后（15-20min），再開始攪拌至均勻。

3.3水泥膠粘劑稠度具有流動性即可使用。

3.4攪拌好的水泥漿料應(yīng)在3-4h內(nèi)用完。

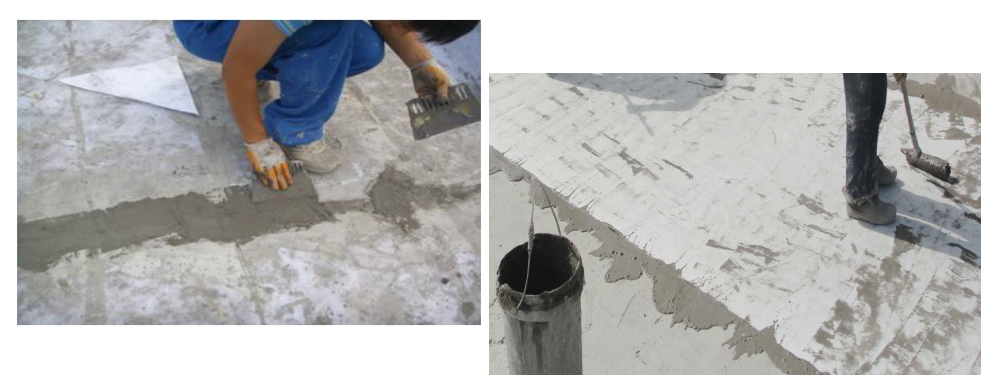

4、鋪貼卷材

4.1鋪貼時，采用趕漿法進行施工，先將成卷的卷材放在需要鋪貼的起始部位，然后沿鋪設(shè)方向涂刷水泥粘結(jié)膠漿，并將卷材展開沿彈好的標(biāo)準(zhǔn)線向另一端鋪貼，操作時，卷材不要拉太緊，并注意方向沿標(biāo)準(zhǔn)線進行，以保證卷材搭接寬度，同時用滾子壓實、壓平，中間不得有氣泡，以保證卷材與基層的粘結(jié)強度；

4.2鋪設(shè)下一幅卷材時，一定要注意與上一幅卷材搭接，搭接寬度不低于100mm，并注意粘結(jié)膠漿應(yīng)在卷材邊全部擠壓出漿；

4.3卷材不得在陰陽角接頭，接頭處應(yīng)間隔錯開；

4.4操作中排氣：每鋪完一張卷材，應(yīng)立即用干凈的滾刷從卷材的一端開始橫向用力滾壓一遍，以便空氣排出。

4.5搭接邊及卷材收頭用稠漿密封嚴實。

5、細部節(jié)點處理

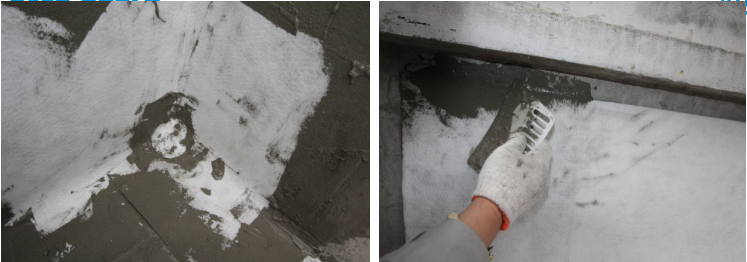

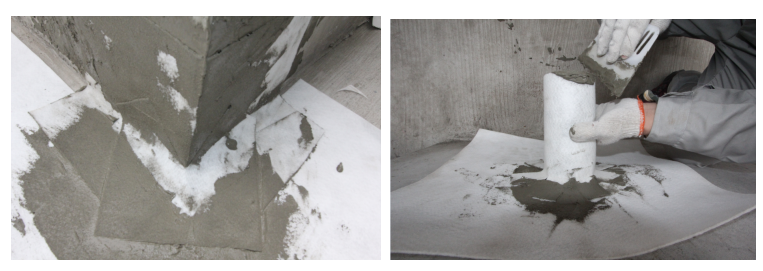

1、陽角、陰角：

1.1將陽角、陰角部位浮漿、雜物鏟除，清理干凈后，若基面干燥時散水濕潤，掃除明水。

1.2陽角、陰角用水泥砂漿或防水砂漿抹成圓弧，圓弧半徑不小于50mm。

1.3裁剪一條寬500mm的卷材作為陽角或陰角附加防水層，然后涂刷水泥膠粘劑鋪設(shè)。

1.4陽角、陰角交接處附加層卷材在中心位置向一邊方向裁開，在方形卷材底部中間處劃一刀到卷材中心點，使得卷材下沿叉開，然后涂刷水泥膠粘劑鋪設(shè)。

1.5再裁剪一塊（略成扇形）卷材，涂刷水泥膠粘劑后鋪設(shè)在開叉處的上面，將露出部位全部遮蓋。

2、管根部位：

2.1清理管根部位四周基面及管道壁，鐵管進行除銹打磨，PVC管表面用鋼絲刷打磨粗糙，基面若基面干燥時散水濕潤，掃除明水。

2.2在管根部涂刷水泥膠粘劑，立面250mm高，平面超出洞口250mm寬。

2.3根據(jù)管道外徑剪一塊方形卷材，尺寸比管根半徑長250mm，沿著卷材中心，劃開呈十字狀或米字狀的缺口，將劃開的卷材套入管道用滿粘法將卷材鋪設(shè)。

2.4根據(jù)管道外徑裁剪一條長度大于管徑100mm，寬度不小于250mm的卷材，將其下端裁成鋸齒狀。將卷材套在管子的外面，然后用滿鋪法將卷材緊密粘貼在管道外壁，上下層接縫粘結(jié)時應(yīng)上下錯開，平整嚴密，管道上端卷材用金屬箍或用鐵絲扎牢。

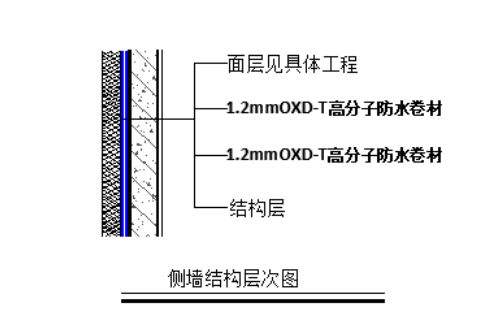

六、示意圖

七、對比分析

項目

OXD-T高分子防水卷材

改性瀝青類防水材料

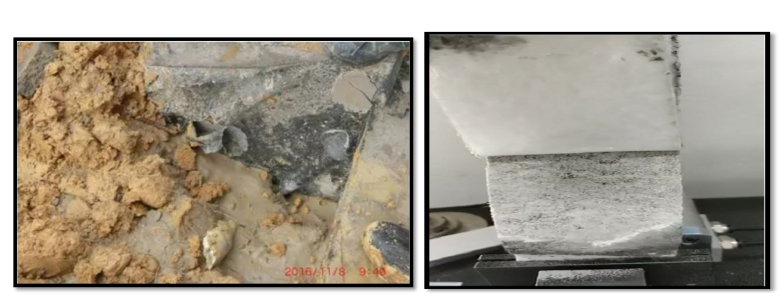

八、與側(cè)墻粘結(jié)力對比

1、瀝青類卷材：

1.1不能滿粘：側(cè)墻很難做到含水率小于9%。熱熔卷材融出的瀝青油受水分以及溶膠自身“顆粒”的影響，卷材與墻體之間粘結(jié)強度很低。

1.2瀝青的內(nèi)聚力來源于瀝青涂層的內(nèi)部組成與配比。SBS占據(jù)體系12%以上時、涂層厚度大于1mm時，內(nèi)聚力可以抵抗卷材的自重，但是，這兩個條件似乎是天方夜譚。往往是內(nèi)聚力＜卷材自重力。所以：

當(dāng)回填土施工時，卷材受到?jīng)_擊力以及向下滑移力的雙重作用導(dǎo)致脫落。更為嚴重的是：沒有外力的情況下卷材也會自動脫落。

2、OXD-T高分子防水卷材

2.1濕鋪法的水泥膠黏劑與墻體材料同源；對OXD外復(fù)合層滲透，當(dāng)水泥水化熱反應(yīng)時，外墻和OXD在水泥膠的作用下牢固的成為不可分的皮膚式防水層。

2.2在外力作用下，防水層的破壞模式是卷材內(nèi)部被撕裂開，內(nèi)部的狀態(tài)呢？卷材生產(chǎn)過程在160度高溫下TPO呈熔融狀態(tài)已經(jīng)滲透到針刺無紡布縫隙中，而此時無紡布處于熔融邊緣，所以，卷材內(nèi)部不可分；防水施工時：水泥粘結(jié)劑滲透到體系中，和墻體成為了一體。這種抗外力破壞的能力，峰值時可達到1.5—2兆帕。
